Teiden routamitoituksessa käytetään sallitun laskennallisen routanousun mukaista menetelmää, joka on esitetty Liikenneviraston (nykyinen Väylävirasto) ohjeessa LO38/2018 Tierakenteen suunnittelu ja RIL-261-2013 Routasuojaus – rakennukset ja infrarakenteet.

Sallitun laskennallisen routanousun menetelmässä arvioidaan pohjamaan routaturpoama, lasketaan routaantuvan alusrakennekerroksen paksuus ja rakenteen laskennallisen routanousun suuruus sekä verrataan laskettua routanousua kyseiselle tielle sallittuun laskennalliseen routanousuun. Routamitoitus on esitetty tässä ohjeessa vaihe vaiheelta seuraavasti:

  1. Valitaan mitoittava roudansyvyys, S
  2. Lasketaan rakenteen hiekkaa vastaava paksuus, Rred
  3. Lasketaan routaantuvan alusrakennekerroksen paksuus, P
  4. Määritetään alusrakenteen routaturpoama, t
  5. Lasketaan laskennallinen routanousu, RNlask
  6. Määritetään sallittu laskennallinen routanousu, RNsall
  7. Verrataan laskennallista routanousua sallittuun routanousuun, RNlask ≤ RNsall

1. mitoittava roudansyvyys, s

Mitoittavalla roudansyvyydellä tarkoitetaan pelkästään hiekasta muodostuvan rakenteen paksuutta, johon routa tunkeutuu mitoitustalven pakkasolosuhteissa. Huomioitavaa on, että tämän mitoitusmenetelmän tapauksessa mitoittava roudansyvyys ylittyy noin joka toinen vuosi.

Mitoittava roudansyvyys eli vyöhykkeillä on esitetty viereisessä kuvassa (LO38/2018 kuva 4).

2. hiekkaa vastaava paksuus, Rred

Koska mitoittava roudansyvyys S on määritetty hiekasta muodostuvan rakenteen paksuuden mukaan, suunnitellun rakenteen kerrospaksuudet muunnetaan hiekkaa vastaaviksi paksuuksiksi viereisen taulukon mukaisilla materiaalikohtaisilla kertoimilla (LO38/2018 taulukko 7).

Rakenteen hiekkaa vastaava paksuus lasketaan taulukon alapuolella olevalla kaavalla (LO38/2018 kaava 2) eri rakennekerrosten paksuuksien ja taulukon kertoimien mukaisesti.

KerrosmateriaaliMateriaalin vastaavuus eristävyyden kannalta, ai
Suodatinkerroksen hiekka1,0
Bitumilla sidotut päällysteet ja päällysrakenteen stabiloidut kerrokset1,0
Sora, jakavaan kerrokseen soveltuva sorainen hiekka (srHk), murske, suurirakeinen murske, betonimurske0,9
Louhe (Ø = 300 mm tai suurempi)0,8
Finnfoam suulakepuristettu polystyreeni (XPS) 0,7 m syvyydessä, kun Finnfoam XPS:n alla on 0,15 m kuivatuskerros20

Rred= (a1 ∙ R1) + (a2 ∙ R2) + (a3 ∙ R3) +…+ (ai ∙ Ri)

3. Routaantuvan alusrakennekerroksen paksuus, P

Routaantuvan alusrakenteen paksuus lasketaan viereisellä kaavalla (LO38/2018 kaava 1), mitoittavan roudansyvyyden ja rakenteen hiekkaa vastaavan paksuuden perusteella kaavaa 2 käyttäen.

P = S – Rred

4. alusrakenteen routaturpoama, t

Alusrakenteen routaturpoama määritetään maalajien tai kelpoisuusluokkien perusteella alla olevan taulukon mukaisesti (RIL 261-2023 taulukko 11.4 tai LO38/2018 taulukko 6). Alusrakenneluokan edessä oleva kirjain u tarkoittaa, että alusrakenteen tasalaatuisuutta ei tunneta tai sitä ei ole tutkittu. Kun tasalaatuisuus tunnetaan ja on tutkittu, kirjain korvataan joko kirjaimella t (tasalaatuinen) tai s (sekalaatuinen). Alusrakenteen tasalaatuisuuden perusteella määritetään rakenteelle sallittu routanousu.

LuokkaABCDuEuFuGuHuJ
Maalaji tai kelpoisuusluokka ja märkyysLouheMurskekuS1
mS1		kuS2
kuH1
mH1		mS2 kuH1 mH1mS3 khH3-4 kuS4 jäySa staSi staSiMr staSapehSa
Lj		mS4
mH3-4
kuSi
kuSiMr

kerrall. kuSa/Si		mSi
mSiMr

kerrall. mSa/Si
t-arvo, %00003661216

ku = kuiva, m = märkä ja normaali, sta = stabiloitu, jäy = jäykkä (su > 40 kPa), peh = pehmeä (su < 40 kPa), kerrall. = kerrallinen

5. laskennallinen routanousu, rnlask

Laskennallinen routanousu määritetään routaantuvan ainekerroksen paksuuden ja pohjamaan routaturpoaman perusteella viereisellä kaavalla (LO/2018 kaava 3).

RNlask = P ∙ t /100

6. sallittu laskennallinen routanousu, rnsall

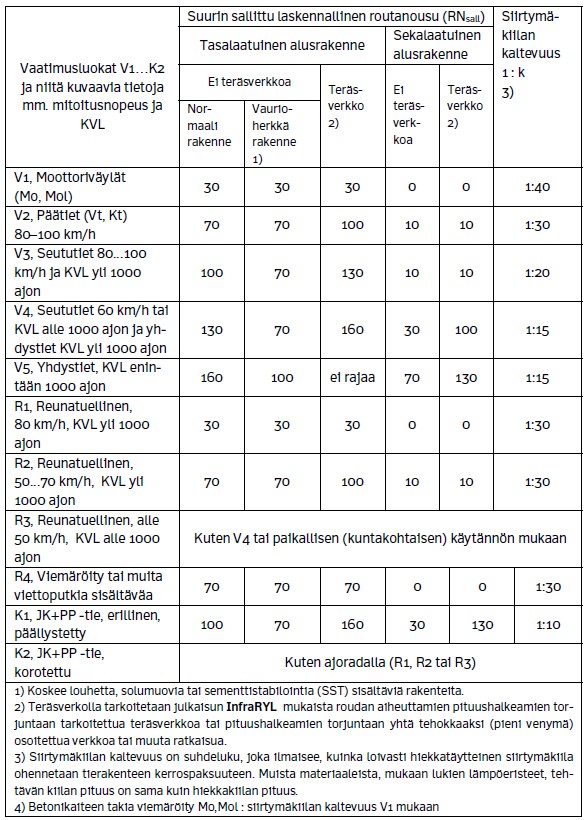

Vaatimukset tien pinnan sallitulle laskennalliselle routanousulle on viereisessä taulukossa (LO38/2018 taulukko 8 tai RIL 261-2013 taulukko 11.2).

Suurin sallittu routanousu määräytyy tien vaatimusluokan, pohjamaan tasalaatuisuuden ja rakenteen vaurioherkkyyden perusteella.

Lämmöneristetyn rakenteen tapauksessa käytetään yleensä sekalaatuiselle alusrakenteelle esitettyjä arvoja (esim. V4 RNsall = 30 mm).

7. verrataan laskennallista routanousua salLittuun routanousuun

Edellisen kohdan 6 perusteella määritettyä suurinta sallittua laskennallista routanousua RNsall verrataan kohdan 5 mukaisesti määritettyyn laskennalliseen routanousuun RNlask. Jos suunnitellulle rakenteelle laskettu routanousu RNlask on pienempi tai yhtä suuri kuin suurin sallittu laskennallinen routanousu RNsall, rakenne täyttää sille asetetut vaatimukset.

RNlask ≤ RNsall
