Sokkelimuotti

FINNFOAM-sokkelimuotti on kevyiden ja keskiraskaiden rakennusten perustamiseen käytettävä FINNFOAM (XPS) eristeestä valmistettu sokkelimuotti. Sokkelimuotti nopeuttaa perustusten tekemistä ja parantaa niiden lämpö- ja kosteusteknistä toimivuutta. Perustusten ja mahdollisten paalujen suunnittelu ja raudoitus toteutetaan aina kohteen rakennesuunnittelijan ohjeiden mukaisesti.

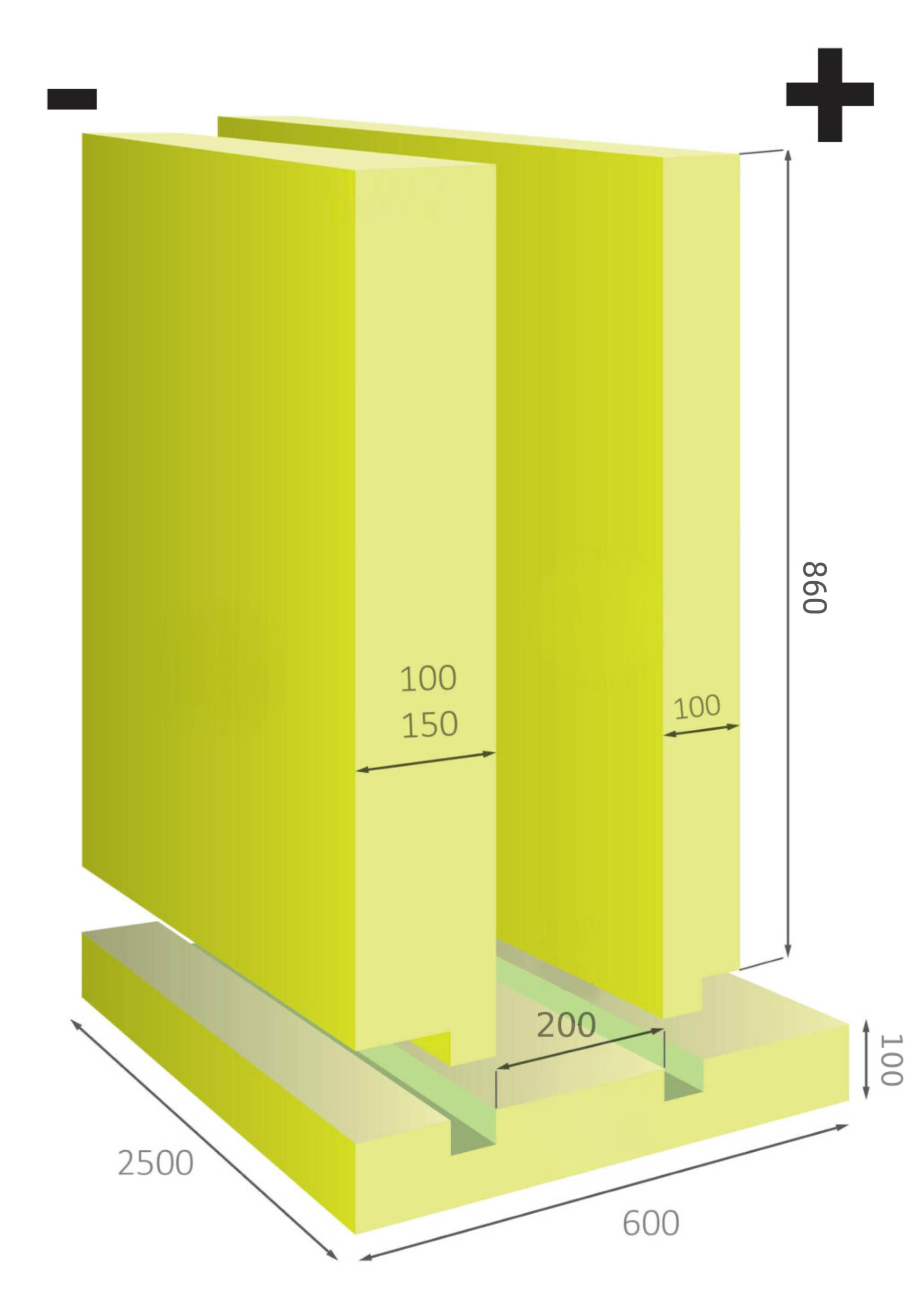

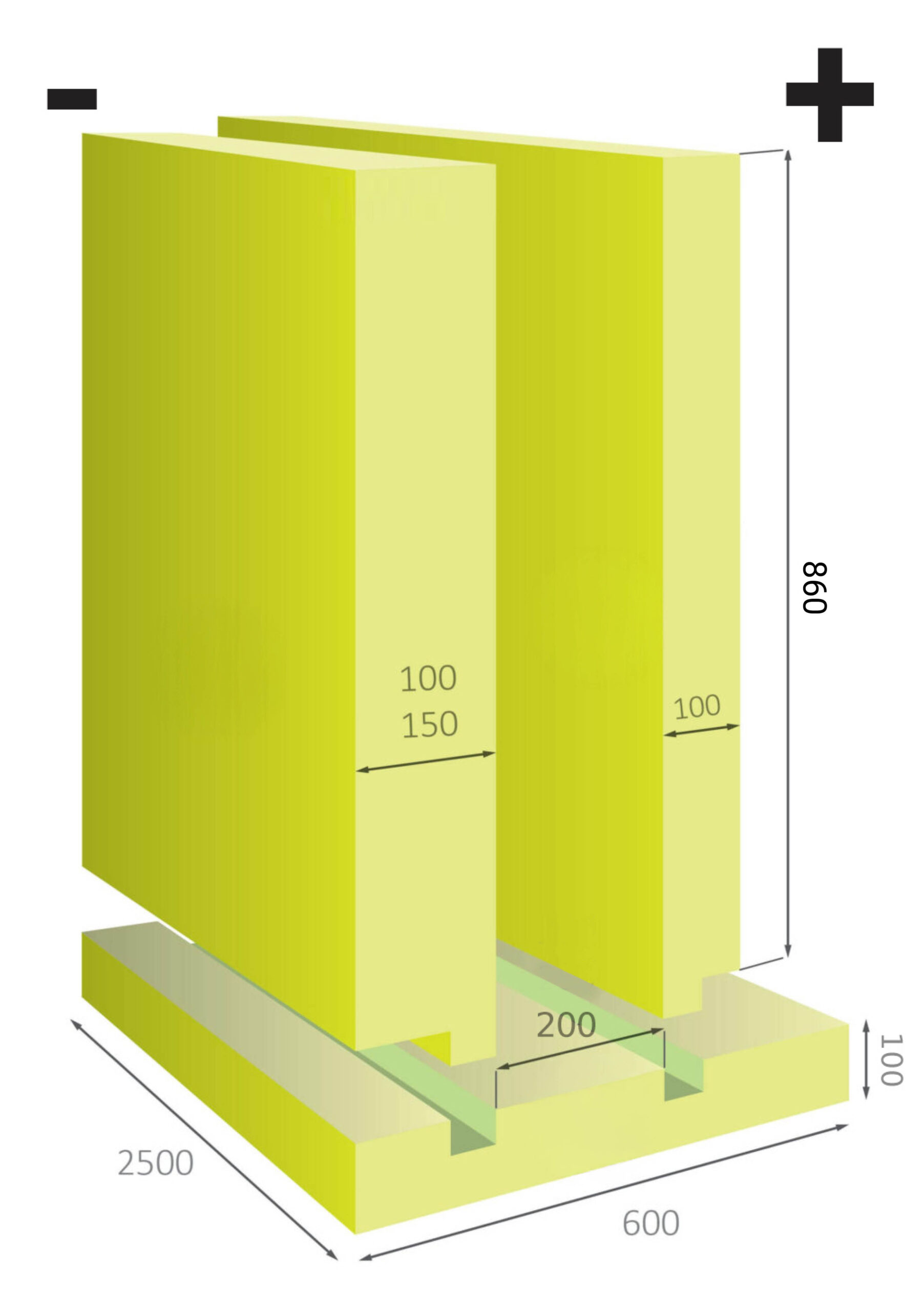

Sokkelimuotti toteutetaan pohjalevyistä, nurkkalevyistä ja reunalevyistä. Pohjalevyt asennetaan muotin pohjalle suorille osuuksille ja nurkkalevyt kohtiin, joissa sokkeli kääntyy 90 astetta. Pohjalevyn ja nurkkalevyn paksuus on 100 mm. Reunalevyjä on kahta eri paksuutta eli 100 mm ja 150 mm ja ne kiinnittyvät pohjalevyihin ponteistaan.

Löydä lähin jälleenmyyjäsi täältä

Sisäpuolen reunalevynä käytetään yleensä vain paksuutta 100 mm kun taas ulkopuolen reunalevynä voidaan käyttää myös paksumpaa 150 mm levyä. Valmiissa sokkelimuotissa reunalevyjen väliin jäävä tila on 200 mm leveä ja kyseinen väli täytetään betonilla ja raudoitteilla rakennesuunnittelijan ohjeiden mukaisesti. Sokkelin maksimikorkeus on 860 mm (reunalevyn pontti 40 mm).

Sokkelimuotin reunalevyt tuetaan valun ajaksi toisiinsa pohja- ja nurkkalevyihin liittyvien ponttien lisäksi reunalevyjen väliin asennettavilla VK-20 kiinnitysvälikkeillä sekä välikkeiden ja reunalevyjen läpi asennettavilla U-FIX kiinnitystangoilla. Tuennat asennetaan kahteen riviin (noin 350 mm alareunasta ja 150 mm yläreunasta) ja lisäksi reunalevyjen sekä kiinnitystangon prikan väliin asennetaan yhtenäinen vaakasuuntainen tukilaudoitus. Tukilaudoitus poistetaan betonivalun kuivumisen jälkeen.

Materiaali: Suulakepuristettu polystyreeni
Väri: Vaalean keltainen
Pontti: Suorareunainen ja ponttiliitokset



Tekniset tiedot:



Tuote Pituus Leveys Paksuus
Pohjalevy 2500 mm 600 mm 100 mm
Nurkkalevy 2500 mm 600 mm 100 mm



Tuote Pituus Korkeus Paksuus
Reunalevy 100 2500 mm 860 mm 100 mm
Reunalevy 150 2500 mm 860 mm 150 mm



Tuote Pituus
Kiinnitysvälike VK-20 200 mm
Kiinnitystanko U-FIX 750 mm



Tuotekortti Sokkelimuotti (PDF, 656 kt)

Lataa täältä  Finnfoam (XPS), tekniset tiedot (PDF 355 kt)
