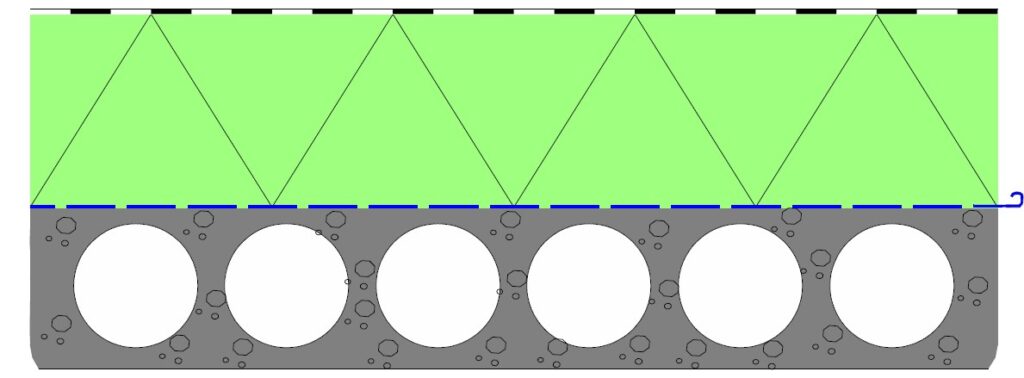

ontelolaatta FF-PIR

SIVUT EIVÄT VIELÄ TÄYSIN VALMIINA

Tällä sivustolla esitetyt ratkaisut perustuvat seuraavaan ohjeeseen: PU-NORDIC Palosuunnitteluohje, loivat katot 10.4.2026

eristeen alapuolinen suojaus

Ontelolaatta suojaa FF-PIR eristettä palolta 30 minuutin ajan, kun sen paksuus on vähintään 150 mm ja 60 minuutin ajan, kun paksuus on vähintään 200 mm.

Paloluokan P1 rakennukset

P1-paloluokan rakennuksissa FF-PIR-eristeen alapuolinen palosuojausaika on puolet tilan osastoivien rakennusosien palonkestävyysaikavaatimuksesta. Tilan palonkestävyysaikavaatimus puolestaan määräytyy tilan palokuormaryhmän mukaan. Jos tila on varustettu tarkoitukseen sopivalla automaattisella sammutuslaitteistolla, suojausaika on palokuormaryhmästä riippumatta 30 minuuttia.

Ontelolaatan vähimmäispaksuusvaatimus P1-paloluokan rakennuksessa on esitetty alla olevassa taulukossa.

	Palokuormaryhmä > 1200 MJ/m²	Palokuormaryhmä 600 – 1200 MJ/m²	Palokuormaryhmä < 600 MJ/m²
Vaadittava suojausaika	60 minuuttia	45 minuuttia	30 minuuttia
Ontelolaatan vähimmäispaksuus	200 mm ¹⁾	200 mm ¹⁾	150 mm
Jännepunosten keskiöetäisyys	35 mm	35 mm	25 mm
Vaadittava suojausaika, automaattinen sammutuslaitteisto	30 minuuttia	30 minuuttia	30 minuuttia
Ontelolaatan vähimmäispaksuus, automaattinen sammutuslaitteisto	150 mm	150 mm	150 mm
Jännepunosten keskiöetäisyys	35 mm	35 mm	25 mm

¹⁾ Laatan paksuus 160 mm riittää, jos palomitoituksen teräsjännitys rajoitetaan puoleen jänneteräksen ominaisvetolujuudesta (σ_p,fi ≤ 0,5 f_pk)

Paloluokan P2 rakennukset

P2-paloluokan rakennuksissa FF-PIR-eristeen alapuolinen palosuojausvaatimus on kaikissa tapauksissa B-s1, d0 luokan tarvikkeista tehty K₂10-luokan suojaverhous. Ohuinkin ontelolaatta täyttää kyseisen vaatimuksen eli P2-paloluokan rakennuksessa alapuolinen palosuojausaika ei mitoita ontelolaatan paksuutta.

yläpuoliset vaatimukset

Katteen vaatimus B_roof(T2)

Ympäristöministeriön asetuksen 848/2017 kohta 28 § Kate

Katteen on oltava B_ROOF(t2)-luokkaa. B_ROOF(t2)-luokkaan kuulumaton kate voidaan kuitenkin hyväksyä erilliseen tulisijattomaan rakennukseen tai erityistapauksessa muuhunkin rakennukseen, jos tästä ei aiheudu aluepalon vaaraa.

FF-PIR eristettyjen loivien kattojen tapauksessa katealustana toimii yksi kolmesta alla esitetystä vaihtoehdosta:

Kate suoraan FF-PIR BI-tuotteen päälle. Näihin vaihtoehtoin testatut ja hyväksytyt kateratkaisut löytyvät oheisen linkin kautta.
Kate suoraan FF-PIR AL-tuotteen päälle. Näihin vaihtoehtoin testatut ja hyväksytyt kateratkaisut löytyvät oheisen linkin kautta.
FF-PIR eristeen ja katteen välissä on ohut mineraalivillalevy eli laakerikerros. Tällöin vesikatteen ja katealustana toimivan mineraalivillan tulee täyttää B_ROOF(t2)-luokan vaatimus.

suurien kattopintojen jakaminen osiin

Ympäristöministeriön asetuksen 848/2017 kohta 28 § Kate

Suuret kattopinnat on jaettava enintään 2 400 neliömetrin osiin. Vaatimus ei koske tapauksia, joissa katteen alusta on vähintään A2-s1, d0 -luokkaa tai muita ratkaisuja, joiden paloturvallisuustasoa voidaan pitää hyväksyttävänä.

Katetta ja lämmöneristettä ei tarvitse jakaa osiin silloin, kun seuraavat ehdot toteutuvat (katso PU-Nordic Palosuunnitteluohje, loivat katot; kohta 3.2.2):

FF-PIR-eriste on suojattu alapuolelta paloa vastaan vähintään 30 minuuttia (kuten aina P1-paloluokan rakennuksissa) tai FF-PIR-eristeen kokonaispaksuus on vähintään 120 mm
Vesikate on asennettu suoraan FF-PIR -eristeen hyväksytyn päälle B_ROOF(t2) luokituksen mukaisesti

katon yksityiskohdat

läpiviennit

Asetus 848/2017 27 § Yläpohjan vaatimukset: Läpiviennit ja muut asennukset on toteutettava siten, ettei lämmöneristeiden suojaus niiden johdosta olennaisesti heikkene.

Läpiviennit (kuten kattokaivot, savunpoistoluukut ja LVI-putket) voidaan toteuttaa ilman paloluokiteltua tiivistystä alla olevan taulukon vähimmäiseristepaksuuksilla rakennuksen paloluokan ja palokuormaryhmän mukaisesti.

Rakennuksen paloluokka	Palokuormaryhmä	FF-PIR-eristeen vähimmäispaksuus	FF-PIR-eristeen vähimmäispaksuus, kun automaattinen sammutuslaitteisto
P1	< 600 MJ/m²	120 mm	120 mm
P1	600 – 1200 MJ/m²	180 mm	120 mm
P1	> 1200 MJ/m²	240 mm	120 mm
P2	Kaikki	60 mm	60 mm

Kun rakenteessa käytettävän FF-PIR tuotteen paksuus on vähintään edellä mainittujen paksuuksien mukainen, läpiviennin tiivistyksille ei ole paloteknisiä vaatimuksia ja tiivistys voidaan tehdä esimerkiksi normaalilla saumavaahdolla. Jos FF-PIR-eristepaksuus ei täytä yllä esitettyjä vähimmäisarvoja, käytetään läpivientien tiivistykseen mineraalivillasullontaa (paloluokka vähintään A2-s1, d0) tai muuta luokiteltua tiivistystä.

osastoivan väliseinän liitos yläpohjaan

Yläpohjarakenteen liitos osastoivaan väliseinään ei saa vaarantaa palon leviämistä viereiseen palo-osastoon osastoivan väliseinärakenteen yli. Lisäksi yläpohjan sortuminen ei saa vaarantaa osastoinnin toimivuutta. Liitoksen suunnitteluratkaisu riippuu kantavista rakenteista (kuten kantavat seinät tai palkit), yläpohjarakenteesta ja itse väliseinärakenteesta. Yläpohjassa olevat mahdolliset ontelot katkaistaan osastoivan väliseinän kohdalla.

Tilanteessa, jossa osastoiva väliseinä ei jatku vesikaton läpi, palo voi levitä yläpohjan kautta osastosta toiseen, jos yläpohja ei pidätä paloa riittävästi. Mitoittavana tilanteen toimii tapaus, jossa palotilan yläpohja sortuu palotilanteessa tietyn ajan jälkeen. Tällöin väliseinän toisen puolen yläpohjalta vaaditaan tiettyä palonkestävyysaikaa riippuen osastoivuusvaatimuksesta. Jos esimerkiksi palopuolen rakenne sortuu palotilanteessa 15 minuutin kuluttua ja rakenteelle asetettu vaatimus on 60 minuuttia, toisen puolen yläpohjan on pidätettävä paloa yhteensä 45 minuutin ajan. Rakenteessa FF-PIR-eriste on suojattu palolta vähintään puolet tilan osastoivuusvaatimuksesta eli tässä tapauksessa EI 30. Tällöin FF-PIR-eristeeltä vaadittava palosuojaus on EI 15 eli 15 minuuttia.

Oheisessa taulukossa on esitetty FF-PIR-eristeeltä vaadittu palonkestävyysaika ja sitä vastaava paksuus väliseinän osastointivaatimuksen mukaan. Taulukon vasemmassa sarakkeessa on esitetty aika, jolloin palotilan yläpohja sortuu palotilanteessa. FF-PIR-eristeeltä vaaditut paksuudet on laskettu hiiltymänopeudella 4,3 mm/min. Jos esimerkiksi osastointivaatimus on EI 60 (eriste suojattu puolet tästä eli EI 30) ja yläpohja sortuu palotilanteessa 15 minuutin kuluttua, FF-PIR-eristeeltä vaadittu paksuus on tällöin 64 mm.

	Väliseinän vaatimus	Väliseinän vaatimus	Väliseinän vaatimus	Väliseinän vaatimus	Väliseinän vaatimus
Yläpohja sortuu palotilanteessa	EI 15	EI 30	EI 60	EI 90	EI 120
15 min	Ei vaatimusta	Ei vaatimusta	15 min (64 mm)	45 min (191 mm)	75 min (319 mm)
30 min	Ei vaatimusta	Ei vaatimusta	Ei vaatimusta	30 min (64 mm)	60 min (258mm)
60 min	Ei vaatimusta	Ei vaatimusta	Ei vaatimusta	Ei vaatimusta	30 min (64 mm)

Palomuurin liitos kattorakenteeseen mitoitetaan kohdekohtaisesti.

aurinkopaneelit ja paloturvallisuus

Ympäristöministeriön asetukseen 848/2017 liittyvä muistio mainitsee aurinkovoimaloista seuraavasti:

Yleensä aurinkopaneelien asentaminen katolle ei aiheuta paloturvallisuuden kannalta erityistoimenpiteitä. Mikäli rakennuksen katolle asennetaan laajahko pinta-ala aurinkopaneeleita, on tarpeen tarkistaa, että ne eivät oleellisesti lisää palon leviämisen vaaraa katteessa eikä sen alustassa. Tämä voi perustua aurinkopaneelien ja käytettyjen asennustarvikkeiden palokuorman määrään ja palo-ominaisuuksiin suhteessa hyväksyttäviin katteisiin. Pelastushenkilöstön työturvallisuutta arvioitaessa otetaan huomioon sähköturvallisuus.

Pelastusalan kumppaniverkosto on laatinut oppaan, jossa ohjeistetaan aurinkovoimaloihin liittyvistä paloteknisistä riskeistä ja miten niitä voidaan hallita. Ohjeessa keskitytään pääasiassa aurinkovoimalan suunnitteluun, geometriaan ja toteutukseen. Aurinkovoimalan vaikutuksesta itse kattorakenteeseen todetaan yleisesti, että P1- ja P2-paloluokan rakennuksissa korkeampien vaatimustasojen myötä materiaalit ovat heikommin palavia, joten palon leviämisen riski niiden kautta on vähäisempi verrattuna esimerkiksi P3-paloluokan rakennuksiin.

Tutustu oppaaseen alla olevan linkin kautta: Aurinkosähköjärjestelmien paloturvallisuusohje 2024
