Täyden mittakaavan koe FF-PIR AL

Tällä sivustolla esitetyt ratkaisut koskevat:

  • Enintään 28 metriä korkeat P1-paloluokan asuin- ja työpaikkarakennukset
  • 1-2 -kerroksiset ja enintään 28 m korkeat P1-paloluokan tuotanto- ja varastorakennukset sekä kokoontumis- ja liikerakennukset

FF-PIR AL-tuotteita (ALCLI, ALK, ALI) voidaan käyttää enintään 28 m korkeiden paloluokan P1 rakennusten ulkoseinien lämmöneristeenä. Rakenteen vaatimuksenmukaisuus osoitetaan taulukkomitoitukseen ja täyden mittakaavan kokeeseen perustuen. Koska eristeen paloluokka ei täytä B-s1, d0 -luokan vaatimusta, eriste pitää suojata sisäpuolelta ja aukkojen pielistä asetuksen mukaisesti. Ulkoseinärakenteissa, joissa käytetään FF-PIR AL-eristeitä, sisäpuolisen suojauksen osalta noudatetaan taulukkomitoitusta ja ulkopintojen, aukkojen ja tuuletusvälin osalta käytetään täyden mittakaavan kokeeseen perustuvaa menettelytapaa. FF-PIR AL-tuotteiden eristävän osan paloluokka on D-s2, d0.

yhteenveto tällä sivulla esitetyistä ratkaisuista

Alla olevissa taulukoissa on esitetty yhteenveto FF-PIR AL-eristeellä toteutettujen tuulettuvien betonisisäkuorirakenteiden ratkaisuista, jotka täyttävät vaatimuksenmukaisuuden. Taulukoissa esitetyt ratkaisut on perusteltu tarkemmin alempana tällä sivulla.

eristeen suojaaminen sisäpuolelta

Betonisisäkuoren paksuusvaatimus rakennuksen palokuormaryhmien mukaisesti taulukkomitoitukseen perustuen.

Sprinklaus> 1200 MJ/m2600-1200 MJ/m2< 600 MJ/m2
Ei80 mm 1)80 mm 1)60 mm 2)
On60 mm 2)60 mm 2)60 mm 2)
Korkealujuusbetonilla paksuudet 1) 86 mm ja 2) 63 mm

eristeen suojaaminen ulkopuolelta

Ulkoverhoukselle asetetut vaatimukset, jotka perustuvat 1) täyden mittakaavan kokeeseen tai 2) taulukkomitoitukseen.

JulkisivuPaksuusTuuletusväli
Rappauslevy 1)≥ 8 mm≤ 28 mm
Tiili 1)≥ 100 mm≤ 40mm
A2-s1, d0 luokan materiaali 2)≥ 20 mm (vähintään 1700 kg/m3)≤ 40mm
EI 15 rakenne 2)Ei vaatimusta≤ 40mm
Teräksinen julkisivuverhouspelti≥ 0,5 mm≤ 28 mm
Kiinnitystarvikkeet vähintään A2-s1, d0 ja aukkojen pellitykset vähintään 0,6 mm

FF-PIR AL-ratkaisun vaatimuksenmukaisuuden osoittaminen

Tällä sivustolla esitetyn ratkaisun vaatimuksenmukaisuus osoitetaan seuraavasti:

FF-PIR AL enintään 28 m korkeat rakennuksetTaulukkomitoitusTäyden mittakaavan koe SP FIRE 105
Eristeen suojaaminen sisäpuoleltaX
Eristeen suojaaminen aukkojen pielissäX
Tuuletusraon paksuusX
Eristeen suojaaminen ulkopuolelta( X )X
KiinnitystarvikkeetX
( X ) kokeessa käytetyn julkisivurakenteen lisäksi voidaan käyttää taulukkomitoituksen perusteella määräytyvää julkisivurakennetta, joka täyttää A2-s1, d0 -luokan vaatimuksen.

eristeen suojaaminen sisäpuolelta

Sisäpuolisen suojaamisen osalta rakenteen vaatimuksenmukaisuus osoitetaan taulukkomitoitusta käyttäen.

Tuulettuvissa ulkoseinärakenteissa käytettävät FF-PIR AL-eristeet tulee sijoittaa ja suojata asetuksen edellyttämällä tavalla. Asetuksen 927/2020 kohdan 25 § mukaan eriste on suojattava sisäpuolelta vähintään puolet tilan osastoivien rakennusosien palonkestävyysaikavaatimuksesta. Paloluokan P1 rakennuksissa osastoivuusvaatimus määräytyy palokuormaryhmän perusteella seuraavasti:

TAULUKKO 1:

Asetus 927/2020 kohta 16 §

Taulukko 6: Osastoivien rakennusosien luokkavaatimukset P1-paloluokan rakennuksissa

Palokuormaryhmä
> 1200 MJ/m2		Palokuormaryhmä
600-1200 MJ/m2		Palokuormaryhmä
< 600 MJ/m2
Kerrokset, yleensäEI 120 *EI 90 *EI 60

*EI 60, kun rakennus tai tila on varustettu tarkoitukseen sopivalla automaattisella sammutuslaitteistolla

Eristeiden sisäpuolinen suojaustarve on edellä olevan mukaisesti puolet asetuksen määrittämän osastoivan rakennusosan luokkavaatimuksesta ja esitetty seuraavassa taulukossa:

TAULUKKO 2:

Palokuormaryhmä
> 1200 MJ/m2		Palokuormaryhmä
600 – 1200 MJ/m2		Palokuormaryhmä
< 600 MJ/m2
Kerrokset, yleensäEI 60EI 45EI 30
Kun automaattinen sammutuslaitteistoEI 30EI 30EI 30

Tuulettuvissa ulkoseinärakenteissa lämmöneristeen sisäpuolisena suojauksena toimii usein rakenteen betoninen sisäkuori. Osastoivuusvaatimuksen täyttävä betonisisäkuoren paksuus on esitetty seuraavassa taulukossa palokuormaryhmittäin (lähde: elementtisuunnittelu.fi/runkorakenteet/palonkesto Taulukko 5):

TAULUKKO 3:

Palokuormaryhmä
> 1200 MJ/m2		Palokuormaryhmä
600 – 1200 MJ/m2		Palokuormaryhmä
< 600 MJ/m2
Kerrokset, yleensä80 mm 1)80 mm 1)60 mm 2)
Kun automaattinen sammutuslaitteisto60 mm 2)60 mm 2)60 mm 2)
HUOM! Korkealujuusbetonilla paksuus 1) 86 mm ja 2) 63 mm

eristeen suojaaminen sisäpuolelta

Eriste suojataan sisäpuolelta rakennuksen palokuormaryhmän mukaisesti joko EI 30 tai EI 60.

Palokuormaryhmässä < 600 MJ/m2 suojausvaatimus on EI 30 ja vaatimuksen täyttää betonisisäkuoren paksuus 60 mm. Korkealujuusbetonilla paksuuden on oltava 63 mm.

Palokuormaryhmissä 600-1200 MJ/m2 ja > 1200 MJ/m2 suojausvaatimus on EI 60 ja vaatimuksen täyttää betonisisäkuoren paksuus 80 mm. Korkealujuusbetonilla paksuuden on oltava 86 mm

täyden mittakaavan kokeeseen perustuva vaatimuksenmukaisuuden osoittaminen

Enintään 56 metriä korkeiden paloluokan P1 rakennusten ulkoseinärakenteiden tapauksessa vaatimuksenmukaisuus voidaan osoittaa asetuksen 927/2020 kohdan 25 § mukaan täyden mittakaavan kokeella. Täyden mittakaavan kokeen tulosten perusteella rakenteen vaatimuksenmukaisuus voidaan osoittaa, kun seuraavat ehdot toteutuvat:

ulkopinnan vaatimukset (eristeen suojaaminen ulkopuolelta)

Ulkoverhous toteutetaan testatun rakenteen mukaisesti, taulukko 4

tuuletusväli

Tuuletusvälin paksuus määräytyy testatun rakenteen mukaisesti, taulukko 4

kiinnitystarvikkeet

Kiinnitystarvikkeet määräytyvät testatun rakenteen mukaisesti, taulukko 4

ikkuna-aukkojen suojaaminen

Aukkojen suojaaminen tulee toteuttaa täyden mittakaavan kokeen ja tämän sivuston lopusta löytyvän asiantuntijalausunnon perusteella vähintään 0,6 mm paksulla pellillä.

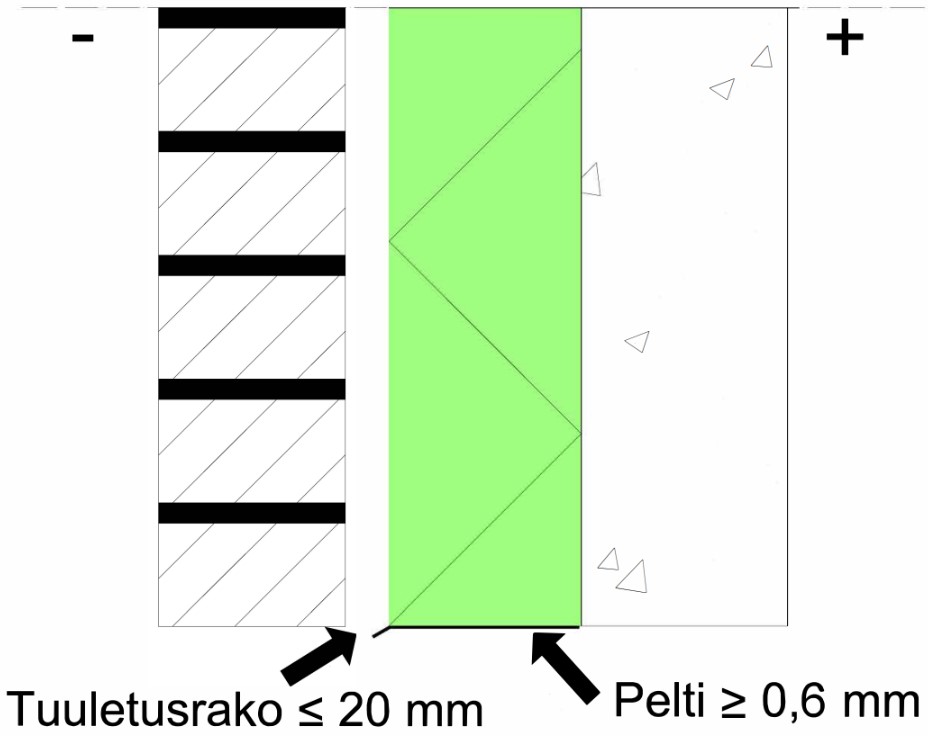

Ikkuna-aukon yläreuna

Yläreunat toteutetaan viereisen kuvan mukaan siten, FF-PIR FRL-eriste suojataan vähintään 0,6 mm paksulla pellillä. Julkisivuverhouksen taustalla oleva tuuletusväli määritetään testatun rakenteen perusteella tältä sivustolla löytyvän taulukon mukaisesti (esim. tiilijulkisivun tapauksessa enintään 40 mm) ja pellin sekä julkisivun väliin jäävä tuuletusrako on enintään 20 mm.

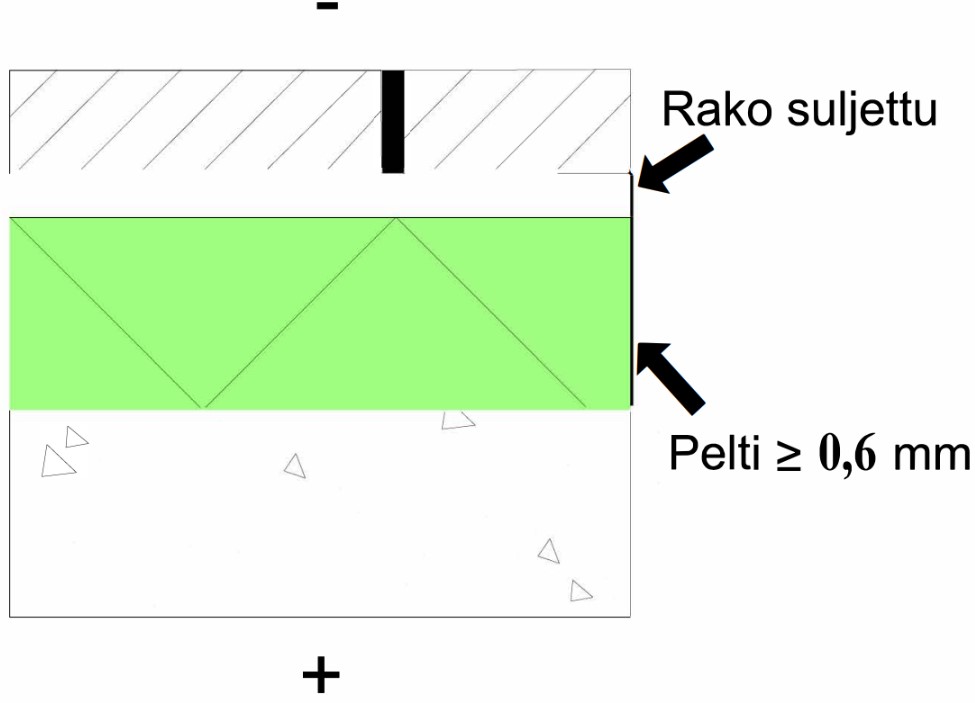

ikkuna-aukon sivureuna

Sivureunat toteutetaan viereisen kuvan mukaan siten, FF-PIR FRL-eriste suojataan vähintään 0,6 mm paksulla pellillä. Pelti asennetaan tiiviisti kiinni julkisivuverhoukseen.

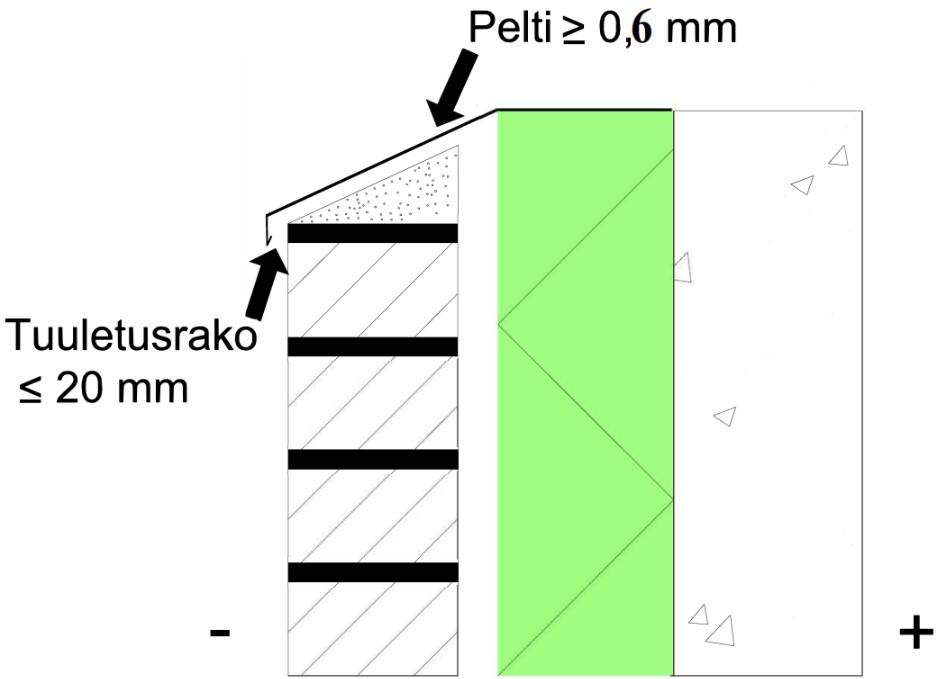

ikkuna-aukon alareuna

Alareunat toteutetaan viereisen kuvan mukaan siten, FF-PIR FRL-eriste suojataan vähintään 0,6 mm paksulla pellillä. Julkisivuverhouksen ja pellin väliin jäävä tuuletusrako on enintään 20 mm.

Lataa tästä kaikki ikkunaliitokset: FF-PIR(ALCLI) US02a tiilijulkisivu, ikkunaliitokset (pdf 257 kt)

testatut ja hyväksytyt ratkaisut

Ulkoseinän ulkopinnan ja aukkojen pielien suojauksen osalta FF-PIR AL-tuotteilla lämmöneristettyjen paloluokan P1 rakennusten tuulettuvien enintään 28 m korkeiden ulkoseinärakenteiden vaatimuksenmukaisuuden osoittamiseen käytetään täyden mittakaavan koetta SP FIRE 105. Tutustu kyseiseen täyden mittakaavan kokeeseen alla olevan linkin kautta:

Täyden mittakaavan koe SP FIRE 105

Finnfoamin teettämien täyden mittakaavan SP FIRE 105 kokeiden perusteella FF-PIR AL-tuotteilla lämmöneristetyissä rakenteissa voidaan käyttää seuraavia julkisivuratkaisuja, tuuletusvälejä ja aukkojen suojausratkaisuja sekä kiinnitystarvikkeita:

TAULUKKO 4: Täyden mittakaavan kokeella testatut julkisivurakenteet ja niihin liittyvät ratkaisut

JulkisivuverhousPaksuus (ja tiheys)TuuletusväliAukkojen suojaaminen 1) Kiinnitystarvikkeet
Cembrit julkisivuverhous / rappauslevyVähintään 8 mmEnintään 28 mmVähintään 0,6 mm pelti–
TiiliVähintään 100 mmEnintään 40 mmVähintään 0,6 mm peltiPalamattomia
Julkisivuverhous A2-s1, d0Vähintään 20 mm (1700 kg/m3)Enintään 40 mmVähintään 0,6 mm peltiPalamattomia
Julkisivuverhous EI 15–Enintään 40 mmVähintään 0,6 mm peltiPalamattomia
Teräksinen julkisivuverhouspelti 2)Vähintään 0,5 mmEnintään 28 mmVähintään 0,6 mm peltiTerästä (palamattomia)
1) Vaihtoehtoisesti voi käyttää vähintään 15 mm paksua puuapukarmia ohuemman pellin kanssa tai ilman peltiä.
2) Perustuu dokumenttiin ”Laskennallinen analyysi peltivuorattujen FF-PIR AL-eristeiden julkisivujen paloturvallisuudesta” (A-Insinöörit Oy 23.4.2026).

palokatkot

Lämmöneristeeseen tulee asentaa palokatkot, jos seuraava asetuksen kohta sitä edellyttää:

Asetus 927/2020 kohta 25 §:

Yli 2-kerroksisessa rakennuksessa lämmöneriste, joka ei eristävältä osaltaan täytä D-s2, d2 -luokan vaatimusta, on katkaistava enintään kahden kerroksen välein 28 metrin korkeuteen saakka ja tämän jälkeen kerroksen välein tarvikkeella, joka rajoittaa palon leviämistä.

FF-PIR tuotteiden eristävän osan (eli vaahdon) paloluokka on D-s2, d0, joten palokatkoja ei tarvita.

Yhteenveto

Seuraavassa taulukossa on esitetty yhteenveto edellä olevista asioista liittyen FF-PIR FRL tuotteen käyttöön enintään 28 m korkeiden paloluokan P1 rakennusten ulkoseinien lämmöneristeenä, kun rakenteen vaatimuksenmukaisuus osoitetaan taulukkomitoitukseen ja täyden mittakaavan kokeeseen perustuen.

TAULUKKO 5: FF-PIR AL-eristeellä toteutetut paloluokan P1 rakennusten alle 28 m korkeiden ulkoseinärakenteiden vaatimustenmukaisuuden osoittaminen

FF-PIR AL enintään 28 m korkeat rakennuksetVaatimusVaatimuksenmukaisuuden osoittaminen
Eristeen suojaaminen sisäpuoleltaEI 30 tai EI 60 palokuormaryhmän mukaisestiTaulukkomitoitus
Eristeen suojaaminen aukkojen pielissäTaulukko 4, julkisivurakenteen mukaanTäyden mittakaavan koe SP FIRE 105
TuuletusväliTaulukko 4, julkisivurakenteen mukaanTäyden mittakaavan koe SP FIRE 105
KiinnitystarvikkeetTaulukko 4, julkisivurakenteen mukaanTäyden mittakaavan koe SP FIRE 105
JulkisivurakenneTaulukon 4 mukainen julkisivurakenneTäyden mittakaavan koe SP FIRE 105

ladattavat dokumentit

Tutustu FF-PIR AL-eristeen käyttöön täyden mittakaavan palokokeen perusteella tehtyyn asiantuntijalausuntoon oheisen linkin kautta:

Asiantuntijalausunto FF-PIR AL-tuotteiden käyttö P1-paloluokan ulkoseinässä (PDF 640 kt)

Laskennallinen analyysi peltivuorattujen FF-PIR AL-eristeisten julkisivujen paloturvallisuudesta (PDF 8 Mt)

Lausunto FF-PIR julkisivujen vesi- ja reunapeltien paksuuksien vaikutuksista SP FIRE 105 polttokoetuloksiin (PDF 7 Mt)
